En el dinámico mundo de la impresión flexográfica, la correcta medición y control de la viscosidad de tintas líquidas y barnices de sobreimpresión es fundamental para garantizar productos de alta calidad y minimizar fallas durante el proceso. La copa de viscosidad Zahn se ha consolidado como un instrumento crucial para obtener mediciones rápidas, confiables y precisas, lo que permite a fabricantes y operadores optimizar tanto la formulación como la aplicación de sus materiales.

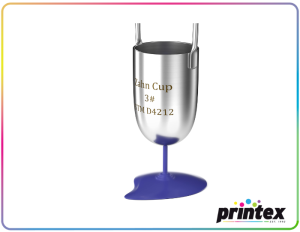

¿Qué es Una Copa Zahn y Cómo Funciona?

La copa de viscosidad Zahn es un calibrador diseñado para medir la viscosidad cinemática de líquidos. Su principio de uso es sencillo: la copa, equipada con un orificio calibrado en la parte inferior, se sumerge en el líquido hasta llenarse por completo. Al retirarla, se cronometra el tiempo en segundos que tarda el líquido en fluir a través del orificio. Este tiempo, denominado “eflux time”, se convierte en centistokes (cSt) mediante fórmulas de conversión específicas para cada modelo de copa.

Este procedimiento permite evaluar de manera rápida si una tinta o un barniz se encuentra dentro de los rangos óptimos para su aplicación. Gracias a esta simplicidad y precisión, la copa Zahn es una herramienta indispensable en los departamentos de calidad y en la misma línea de producción.

Importancia de Controlar la Viscosidad en Flexografía

La viscosidad es el parámetro que define la facilidad con la cual una tinta o un barniz fluye y se transfiere al sustrato. Un control inadecuado conduce a problemas como:

1. Cobertura incompleta.
2. Manchas o tirones en la impresión.
3. Secado lento o excesivamente rápido.
4. Adhesión deficiente en barnices.
5. Amarillamiento y defectos visuales en acabados.

La implementación de controles periódicos con copa Zahn permite anticipar y corregir estas desviaciones antes de que afecten el tiraje, lo que se traduce en ahorro de costos, reducción de desperdicios y mayor satisfacción del cliente.

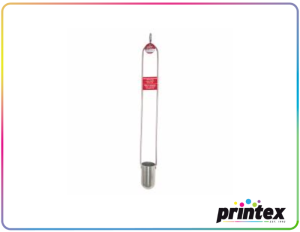

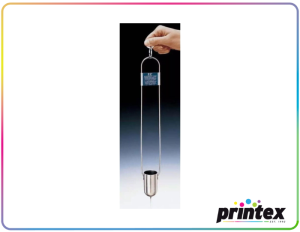

Modelos Disponibles: EZ™ y S90™

Existen dos modelos principales de copas Zahn utilizadas en la industria gráfica: la serie EZ™ y la serie S90™, ambas desarrolladas y calibradas por Paul N. Gardner Company. Cada modelo cubre diferentes rangos de viscosidad y está construido en acero inoxidable para garantizar durabilidad.

Tabla de Especificaciones – EZ™ Zahn Cups
EZ Zahn Cups Quick Guide

Este modelo es ideal para rangos amplios de viscosidad, especialmente en tintas de baja a media densidad.

Tabla de Especificaciones – S90™ Zahn Cups
S90 Quick Guide-1

Este modelo ofrece un diseño robusto con excelente precisión en rangos de viscosidad más elevados, siendo muy útil en barnices y recubrimientos más pesados.

Casos de Estudio: Soluciones Reales para Problemas Comunes

Caso 1: Optimización de Cobertura y Secado en Etiquetas Flexográficas

Una imprenta especializada en etiquetas presentaba cobertura irregular y secado lento. Al aplicar mediciones con copas Zahn, se detectaron viscosidades superiores al rango recomendado. Ajustando la formulación con solventes hasta alcanzar valores de 20–50 cSt (EZ-2 y EZ-3), se logró:

1. Cobertura uniforme.
2. Mayor adherencia.
3. Secado un 30% más rápido. Esto eliminó reprocesos y aumentó la eficiencia de la línea.

Caso 2: Eliminación de Amarillamiento en Barnices UV

Un impresor enfrentaba amarillamiento en barnices de sobreimpresión sobre plásticos. La copa Zahn S90-4 reveló viscosidades muy elevadas (>100 s de flujo). Ajustando la mezcla a 450–700 cSt, el barniz alcanzó un flujo uniforme, sin amarillamiento y con mejor resistencia al rayado.

Caso 3: Control en Impresión de Empaques Alimenticios

En una planta de empaques flexibles, las tintas al agua presentaban variaciones de color entre tirajes. La implementación de controles cada hora con copa EZ-2 permitió estabilizar la viscosidad en torno a 25–35 cSt, garantizando consistencia cromática y reduciendo un 15% el desperdicio de material.

Buenas Prácticas en el Uso de Copas Zahn

1. Selección adecuada: elegir la copa en función del rango esperado de viscosidad.
2. Mediciones periódicas: antes y durante el tiraje.
3. Calibración: verificar con aceites estándar trazables a NIST.
4. Limpieza correcta: sin herramientas metálicas, solo con solventes apropiados.
5. Control de temperatura: registrar siempre la temperatura del líquido para interpretar correctamente las lecturas.
6. Manejo cuidadoso: evitar golpes que dañen el orificio calibrado.

Beneficios de Incorporar la Copa Zahn

1. Rapidez y facilidad de uso para ajustes inmediatos.
2. Versatilidad desde tintas fluidas hasta barnices de alta viscosidad.
3. Reducción de desperdicios y defectos.
4. Cumplimiento de estándares ASTM e ISO.
5. Mejora de la consistencia en calidad y apariencia.

El control de viscosidad mediante copas Zahn EZ™ y S90™ se ha convertido en una práctica esencial en la impresión flexográfica. Estos instrumentos no solo permiten prevenir fallas costosas, sino que también orientan la formulación técnica y la optimización de procesos.

La integración de su uso en rutinas de control de calidad asegura resultados consistentes, robustos y satisfactorios para clientes y fabricantes. En un mercado cada vez más exigente, donde la precisión y la confiabilidad marcan la diferencia, la copa Zahn sigue siendo una herramienta clave para garantizar calidad y productividad en la industria gráfica.

Para mayor información acerca de cómo adquirir nuestros productos, visite nuestro Sitio Web en la sección Contáctenos.
