Certificación ISO 3664 en Menos de 2 Minutos

En días recientes recibimos una consulta crítica sobre procesos de normalización en áreas de trabajo de impresión. Junto a nuestros socios JUST Normlicht y su compañía hermana GL Optic, identificamos una solución que transforma la certificación ISO de proceso tedioso a verificación instantánea.

La pregunta del cliente fue clara: “¿Cómo certificar condiciones de visualización en tres turnos sin contratar un técnico externo cada mes?”

Este artículo responde esa pregunta con datos medibles de implementación real.

El Problema Real en Plantas de Impresión

Observación Continua: Requisito No Opcional

La norma ISO 3664:2009 exige monitoreo constante de condiciones de iluminación en cabinas de color. En la práctica, esto significa:

• Verificación pre-turno de 5-8 estaciones de inspección
• Medición cada 500 horas de uso de luminarias LED
• Auditorías trimestrales para mantener certificación
• Trazabilidad documentada para clientes con estándares G7 o Fogra

Métodos Tradicionales y Sus Costos Ocultos:

El resultado: plantas operan “a ciegas” entre auditorías, descubriendo desviaciones sólo cuando el cliente rechaza trabajos.

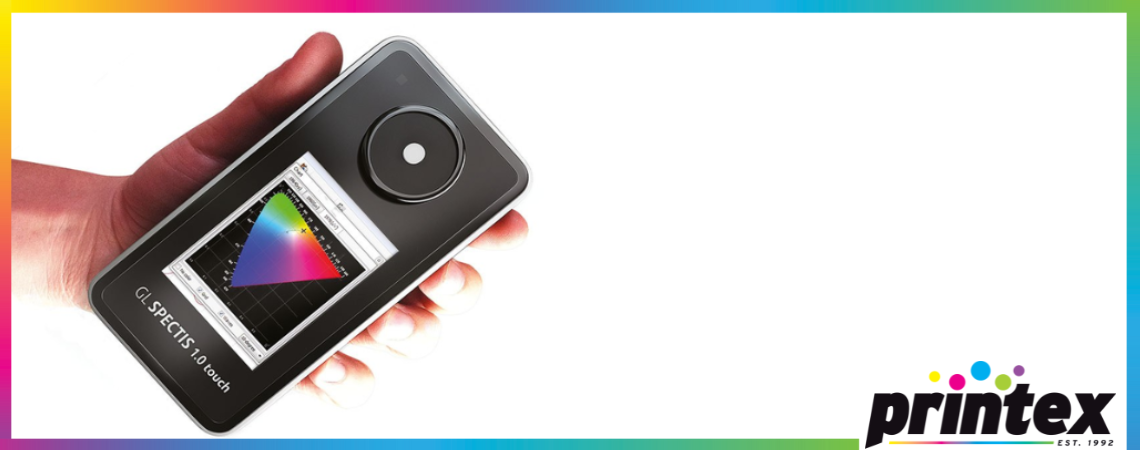

¿Qué es el GL Spectis 1.0 Touch?

Espectrómetro Portátil con Tecnología Clase A

Dispositivo autónomo fabricado por GL Optic (Alemania), líder mundial en medición de condiciones de visualización para artes gráficas desde 1998.

Especificaciones Técnicas Clave:

• Rango espectral: 380-780 nm (luz visible completa)
• Precisión iluminancia: ±3% (trazable a estándares NIST)
• Batería interna: 8 horas operación continua
• Pantalla táctil: 4.3″ a color, legible bajo luz directa
• Almacenamiento: 1000+ mediciones en memoria interna
• Temperatura operación: 0-40°C

Lo que Mide en Una Sola Lectura (3 segundos):

1. Iluminancia: Lux absolutos (ISO requiere 2000±500 lux)
2. Coordenadas cromaticidad: x,y en diagrama CIE 1931
3. CRI (Color Rendering Index): Ra y valores R1-R14 individuales
4. Índices metaméricos: MIvis y MIuv (críticos para tintas especiales)
5. Uniformidad de luz: Desviación entre puntos de medición
6. Temperatura color correlacionada: Kelvin (referencia, no normativo)
7. Detección de flicker: Hz y profundidad de parpadeo

Veredicto Automático: PASS/FAIL con desviación numérica del estándar.

Caso de Éxito Documentado

Planta Offset 6 Colores + Barniz UV (2 Turnos, 120 Operadores)

Situación Inicial (Enero 2024):

• 8 cabinas de inspección JUST Normlicht P90
• Auditoría externa mensual: $950 USD
• 2 rechazos de clientes por inconsistencia de color (Q4 2023)
• Operadores sin herramienta para verificar iluminación entre auditorías

Implementación GL Spectis 1.0 Touch (Febrero 2024):

Se adquirieron 2 unidades:

• 1 para supervisor de calidad primer turno
• 1 para supervisor segundo turno

 Protocolo Establecido:

1. Verificación lunes/miércoles/viernes antes de arranque
2. Medición 5 puntos por cabina (norma >1m²)
3. Registro en hoja de control digital
4. Alerta inmediata si FAIL en cualquier parámetro

Resultados Medidos (Febrero-Noviembre 2024):

Hallazgo Más Valioso:

En marzo de 2024, el detector identificó que Cabina 5 tenía CRI Ra de 88 (vs. 90 mínimo ISO). La luminaria aparentaba funcionar correctamente. Cambio preventivo evitó rechazo de pedido automotriz con tolerancia ΔE<1.5.

Proceso Paso a Paso de Auditoría ISO 3664

Guía de Campo (Tiempo Total: <2 Minutos)

Pre-requisitos:

• Cabina encendida mínimo 15 minutos (estabilización LED)
• Superficie de referencia blanca (95% reflectancia)
• Espectrómetro calibrado (auto-calibración en arranque)

Paso 1: Configuración en Pantalla Táctil (15 Segundos)

1. Encender dispositivo (botón lateral)
2. Seleccionar: Menú → ISO 3664 Audit
3. Definir área: <1m² o >1m²
4. Confirmar iluminante objetivo: D50 (estándar gráfico)

Paso 2: Medición de Puntos (90 Segundos para >1m²)

El dispositivo guía visualmente la ubicación de mediciones:

• Área <1m²: 1 punto central
• Área >1m²: 5 puntos (centro + 4 esquinas a 150mm del borde)

Por cada punto:

1. Colocar sensor sobre blanco de referencia
2. Presionar botón físico de medición
3. Esperar “beep” de confirmación (3 segundos)
4. Dispositivo marca punto como completado

Paso 3: Veredicto Automático (Instantáneo)

 Pantalla muestra:

Si cualquier parámetro falla, aparece en ROJO con desviación numérica:

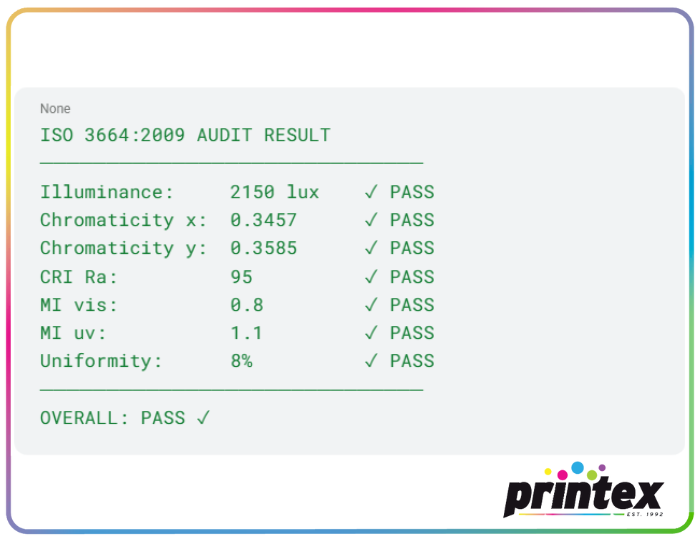

ISO 3664:2009 AUDIT RESULT

─────────────────────────────

 Illuminance:     2150 lux    ✓ PASS

Chromaticity x:  0.3457      ✓ PASS

Chromaticity y:  0.3585      ✓ PASS

CRI Ra:          95          ✓ PASS

MI vis:          0.8         ✓ PASS

MI uv:           1.1         ✓ PASS

Uniformity:      8%          ✓ PASS

─────────────────────────────

OVERALL: PASS ✓

Si cualquier parámetro falla, aparece en ROJO con desviación numérica:

CRI Ra: 87 ✗ FAIL (min. 90 required, -3 deviation)

Paso 4: Almacenamiento (Automático)

• Medición guardada con fecha/hora
• Exportable vía USB a Spectrosoft Pro (opcional)
• Formato CSV para sistemas ERP/QMS

Software Spectrosoft Pro (Opcional pero Poderoso)

Análisis Avanzado y Reportería Corporativa

El Spectis 1.0 Touch funciona independiente, pero conectar a Spectrosoft Pro desbloquea:

Funciones Extendidas:

1. Reportes ISO personalizados con logo de empresa
2. Gráficas de tendencia (monitoreo degradación LED en tiempo)
3. Comparación multi-cabina en dashboard único
4. Alertas predictivas cuando parámetros se acercan a límites
5. Exportación a PDF/Excel para auditorías externas

Video Demostrativo Oficial:
https://youtu.be/Y11V6tG2wpA (Auditoría completa en PC con Spectrosoft)

Implementación en Su Planta: Checklist Práctico

Lista de Verificación para Arranque Exitoso

Antes de Comprar:

• Contar cabinas de inspección activas (¿cuántas unidades necesitas?)
• Definir si cabinas son áreas <1m² o >1m² (afecta protocolo medición)
• Verificar si cliente exige reportes específicos (considerar Spectrosoft Pro)
• Calcular ROI: costo auditorías externas × 12 meses vs. inversión equipo

Primera Semana:

• Calibración inicial con blanco de referencia certificado
• Capacitación supervisores (30 minutos por persona)
• Primera auditoría completa documentada (baseline)
• Establecer frecuencia de medición (recomendado: 3x semana mínimo)

Primer Mes:

• Comparar 4 mediciones vs. auditoría externa (validación)
• Crear plantilla de registro (Excel o sistema QMS)
• Definir responsable de custodia del equipo
• Programar recordatorios de calibración (cada 6 meses)

Mantenimiento Continuo:

• Re-calibración semestral (kit incluido con equipo)
• Actualización firmware (GL Optic notifica vía email)
• Limpieza óptica mensual (paño microfibra, no solventes)
• Verificación de batería (reemplazo después de 500 ciclos)

Integración con Ecosistema de Normalización

GL Optic + JUST Normlicht: Solución Completa

Printex representa ambas marcas porque trabajan sinérgicamente:

JUST Normlicht: Diseña y fabrica cabinas de inspección físicas (hardware)
GL Optic: Desarrolla instrumentos de medición para auditar esas cabinas (verificación)

Beneficios No Cuantificables:

• Confianza del operador en condiciones de trabajo
• Argumento comercial para clientes con certificación (G7, Fogra, ISO 12647)
• Cumplimiento preventivo vs. correctivo (evita paro de planta)
